단방향 탄소 섬유 직물

본 사양에서는 단방향 탄소섬유 직물이 자카드 직조 구조로 공급됩니다. 직조 공정에서는 탄소 섬유 원사의 배열을 제어하여 정의된 직물 구조와 표면 패턴을 만듭니다. 표준 평직이나 능직 직물과 달리 자카드 직조를 사용하면 실 배열을 다양하게 변경하여 다양한 눈에 띄는 디자인을 만들 수 있습니다.

복합재 제조의 경우 직물 패턴은 재료 사양의 일부일 뿐입니다. 탄소 섬유 등급, 직물 중량, 실 배열, 수지 시스템, 라미네이트 두께 및 성형 조건은 완성된 복합재의 특성에 더 큰 영향을 미칩니다. 따라서 자카드 구조는 소재 선택 시 직물 구조와 눈에 보이는 표면을 모두 고려해야 할 때 가장 적합합니다.

자카드 탄소 섬유 직물의 차이점

일반 및 능직 탄소 섬유 직물은 상대적으로 규칙적인 인터레이스 패턴을 사용합니다. 자카드 직조는 직조 중에 제어된 원사 선택을 사용하여 직물의 특정 영역이 다양한 패턴 배열을 따를 수 있도록 합니다.

이는 직조 자체를 구조 설계의 대체물로 만들지 않고 직조 표면의 모양을 변경합니다. 직물이 내하중 라미네이트에 사용되는 경우 필요한 섬유 등급, 직물 중량, 수지 시스템 및 라미네이트 구성은 구성 요소 요구 사항에 따라 설정되어야 합니다.

눈에 보이는 복합 부품의 경우 직조 패턴은 성형 후에도 노출된 상태로 남아 마감 표면의 일부가 될 수 있습니다. 이는 자동차 트림, 스포츠 제품, 장비 하우징 및 맞춤형 복합 부품과 같은 구성 요소와 관련된 구조를 만듭니다.

성형 후의 실제 외관은 수지 분포, 고형화, 금형 상태 및 표면 마감에 따라 달라집니다. 그러므로 건조된 직물에 보이는 패턴은 최종 성형 외관을 보장하는 것으로 간주되어서는 안 됩니다.

자카드, 평직 및 능직 직물

이러한 직물 구성은 주로 실 배열과 그에 따른 표면 패턴이 다릅니다. 적절한 선택은 필요한 패브릭 동작, 구성 요소 형상 및 완성된 모양에 따라 달라집니다.

표에서는 기계적 순위보다는 일반적인 시각적 및 애플리케이션 차이점을 설명합니다. Jacquard 직물은 일반 직물이나 능직 직물보다 자동으로 더 강하거나 뻣뻣하지 않습니다. 최종 복합재 특성은 전체 재료 시스템과 라미네이트 설계에 따라 달라집니다.

복합 부품용 직물 선택

패브릭은 구성 요소의 기본 요구 사항이 설정된 후에 선택되어야 합니다. 중요한 고려 사항에는 필요한 직물 무게, 너비, 표면 패턴, 드레이프, 라미네이트 두께 및 성형 방법이 포함됩니다.

평평하거나 상대적으로 단순한 구성 요소의 경우 규칙적인 직조 구조로 충분할 수 있습니다. 더 복잡한 표면에는 과도한 왜곡 없이 금형을 따라갈 수 있는 직물 구조가 필요할 수 있습니다. 탄소 섬유가 계속 보이는 경우 절단 및 레이업 중에 필요한 패턴도 고려해야 합니다.

보강재의 방향은 별도의 설계 고려사항으로 남아 있습니다. 직조된 표면 패턴 자체가 복합재의 주요 구조적 하중 방향을 정의하지는 않습니다. 특정 방향으로 하중이 가해지는 부품의 경우 라미네이트는 필요한 섬유 방향과 플라이 배열을 중심으로 설계되어야 합니다.

가시적 표면 요구 사항

탄소 섬유 직물이 계속 보이면 인접한 조각 사이의 일관성이 중요해집니다. 레이업 중 절단 방향, 직물 장력 및 취급은 특히 곡면의 패턴 정렬에 영향을 미칠 수 있습니다.

금형 표면과 수지 시스템도 경화 후 외관에 영향을 미칩니다. 균일한 건조 직물 패턴은 수지 흐름, 강화 또는 표면 마감이 일관되게 제어되지 않으면 여전히 다른 시각적 결과를 생성할 수 있습니다.

구조적 요구 사항

구조적 구성 요소의 경우 직물은 탄소 섬유 등급, 수지 시스템, 섬유 함량 및 라미네이트 일정과 함께 평가되어야 합니다. 자카드 패턴을 구조적 적합성을 결정하는 기본 기초로 사용해서는 안 됩니다.

일반적인 애플리케이션

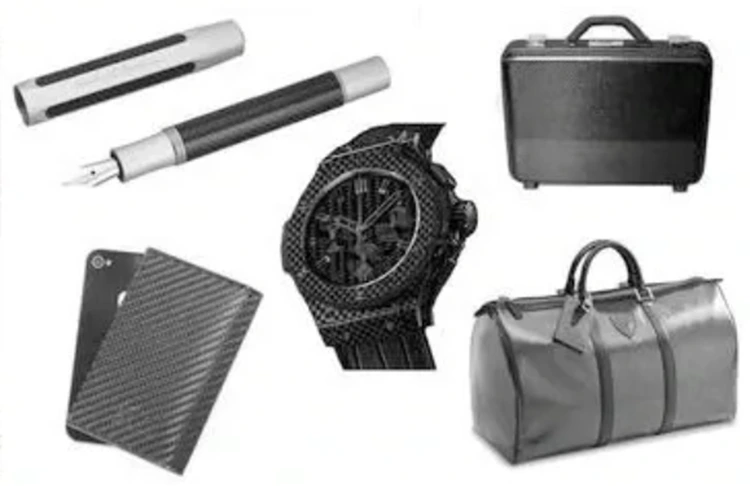

자동차 부품

Jacquard 탄소 섬유 직물은 눈에 보이는 내부 트림, 장식 패널, 장비 커버 및 직조 표면이 완성된 외관의 일부를 형성하는 기타 구성 요소에 고려될 수 있습니다. 직물 사양은 성형 형상 및 필요한 표면 마감과 일치해야 합니다.

스포츠 장비

자전거 부품, 라켓 구조, 패들 및 액세서리와 같은 스포츠 제품은 성형 후에도 표면 패턴이 유지되는 눈에 보이는 탄소 섬유 직물을 사용할 수 있습니다. 필요한 직물 무게와 라미네이트 구성은 개별 구성 요소에 따라 다릅니다.

전자 장비

재료가 응용 분야의 기계적 및 치수 요구 사항을 충족하는 경우 선택한 하우징 및 장비 구조에 탄소 섬유 직물을 통합할 수 있습니다. 탄소 섬유는 전기 전도성이므로 전자 조립품 주위에 재료가 사용되는 경우 절연 및 전자기 요구 사항을 검토해야 합니다.

맞춤형 복합제품

맞춤형 복합 부품은 특정 직조 패턴이 필요할 때 Jacquard 패브릭을 사용할 수 있습니다. 생산 전, 겉모습만 보고 원단을 특정하기보다는 패턴, 원단 무게, 치수, 수지체계, 성형공정 등을 함께 확인해야 합니다.

재료정보

가공 및 표면 마감

직조 탄소 섬유 부품의 최종 외관은 전체 성형 공정의 영향을 받습니다. 직물 배치, 수지 흐름, 압밀 압력, 금형 표면 및 경화 조건 모두 부품이 금형에서 분리된 후 직조가 나타나는 방식을 변경할 수 있습니다.

탄소 섬유 표면이 눈에 보이는 구성 요소의 경우 절단 및 레이업 중에 직물을 조심스럽게 다루어야 합니다. 과도하게 늘어나거나 움직이면 실 배열이 방해되어 눈에 보이는 패턴 왜곡이 발생할 수 있습니다.

성형 후 클리어 코팅을 적용하는 경우 두께, 표면 상태 및 복합재와의 호환성도 고려해야 합니다. 따라서 완성된 외관은 직조 방법보다는 직물과 후속 가공 단계에 의해 결정됩니다.

취급 및 서비스 고려 사항

성형하기 전에 탄소 섬유 직물은 해당 재료 시스템의 요구 사항에 따라 보관 및 처리되어야 합니다. 경화된 복합재에 통합되면 서비스 조건은 주로 수지 시스템, 라미네이트 설계, 작동 환경 및 하중 조건에 따라 결정됩니다.

눈에 보이는 탄소 섬유 부품의 경우 정기적인 청소를 통해 표면 코팅이나 수지에 영향을 미칠 수 있는 불필요한 마모와 공격적인 화학 물질을 피해야 합니다. 온도 노출은 완성된 복합 시스템에 대해 설정된 한도 내에서 유지되어야 합니다.

표면 긁힘이 반드시 구조적 결함을 나타내는 것은 아닙니다. 그러나 부품에 구조적 기능이 있는 경우 균열, 박리, 심각한 충격 손상 또는 노출된 보강재를 평가해야 합니다.

탄소 섬유 부품은 언제 검사해야 합니까?

모든 탄소 섬유 복합 구성 요소에 대한 보편적인 검사 또는 교체 간격은 없습니다. 적절한 유지 관리 일정은 부품 설계, 작동 환경, 적재 조건 및 제조업체의 요구 사항에 따라 다릅니다.

다음과 같은 눈에 보이는 징후에 특별한 주의를 기울여야 합니다.

· 라미네이트 균열

· 박리 또는 분리

· 심각한 충격 손상

· 표면 결함으로 인한 섬유 노출

· 구조적 무결성 상실

· 보호 코팅의 심각한 열화

안전이 중요한 부품의 경우 검사 및 교체 결정은 일반적인 사용 수명 추정보다는 완제품에 대해 지정된 유지 관리 요구 사항을 따라야 합니다.

FAQ

단방향 탄소섬유원단이란?

이 제품 사양의 단방향 탄소 섬유 직물은 자카드 직조 방법을 사용하여 정의된 표면 패턴을 가진 직조 탄소 섬유 소재를 생산합니다. 정확한 원사배열, 원단중량, 구조적 특성 등은 소재사양을 통해 확인하시기 바랍니다.

Jacquard는 능직 탄소 섬유와 어떻게 다릅니까?

트윌은 규칙적인 대각선 인터레이스 패턴을 사용하는 반면, 자카드 직조는 원사 배열과 가시적인 패턴 디자인에 더 많은 변화를 허용합니다. 차이점은 기계적 성능의 자동 차이보다는 주로 직물 구조와 외관에 있습니다.

Jacquard 탄소 섬유는 구조용 복합재에 적합합니까?

복합 부품에 통합될 수 있지만 구조적 적합성은 탄소 섬유 등급, 직물 중량, 수지 시스템, 섬유 방향 및 라미네이트 설계에 따라 달라집니다. 자카드 직조 방법만으로는 완성된 부품의 기계적 특성을 확립할 수 없습니다.

Jacquard 패턴을 맞춤설정할 수 있나요?

패턴 가용성은 직조 사양 및 생산 요구 사항에 따라 다릅니다. 맞춤형 문의에는 필요한 패턴, 직물 중량, 치수 및 평가 용도가 포함되어야 합니다.

자동차 인테리어에 적합한가요?

눈에 보이는 탄소 섬유 트림, 패널, 장식 부품 및 직조 표면이 완성된 외관의 일부인 기타 자동차 응용 분야에 고려할 수 있습니다. 재료 및 성형 공정은 구성 요소 요구 사항과 비교하여 확인되어야 합니다.

Jacquard 탄소 섬유 복합재는 얼마나 오래 지속되나요?

모든 완성된 부품에 적용되는 단일 사용 수명 값은 없습니다. 서비스 수명은 수지 시스템, 라미네이트 구성, 환경 노출, 온도, 적재 조건 및 유지 관리에 따라 달라집니다.

눈에 보이는 탄소섬유 부품은 어떻게 유지관리해야 하나요?

표면을 깨끗하게 유지하고 불필요한 마모나 공격적인 화학 물질을 피하십시오. 보호 코팅이 있는 경우 표면 코팅 실패가 복합재의 외관과 보호에 영향을 미칠 수 있으므로 그 상태도 모니터링해야 합니다.

완성된 부품은 언제 교체해야 합니까?

교체는 완제품 구성 요소의 실제 상태와 유지 관리 요구 사항을 기반으로 해야 합니다. 균열, 박리, 심각한 충격 손상 또는 구조적 완전성 손실은 고정된 사용 기간보다 더 관련성이 높은 지표입니다.
