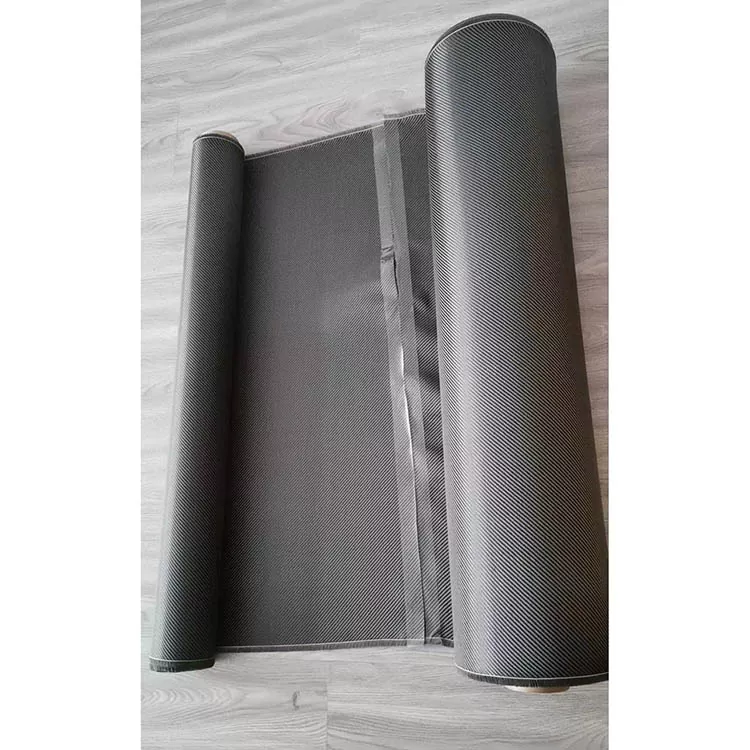

능 직물 탄소 섬유 직물

능직 탄소 섬유 직물은 날실과 위사가 엇갈려 대각선 표면 패턴을 형성하는 직조 강화재입니다. 평직에 비해 인터레이스 구조는 실 사이의 움직임을 더 많이 허용하여 레이업 중에 직물이 적당한 곡선을 따르는 데 도움이 됩니다. 탄소 섬유 표면이 보이는 성형 부품에도 동일한 대각선 패턴이 일반적으로 유지됩니다.

직조는 재료 사양의 일부일뿐입니다. 탄소 섬유 등급, 면적 중량, 수지 시스템 및 라미네이트 구조는 직물이 완성된 복합재에 어떻게 기여하는지를 결정하는 반면, 금형 형상 및 성형 공정은 생산 중 직물을 처리하는 방법에 영향을 미칩니다.

능직 구조의 변화

능직 구조에서 인터레이스 포인트는 평직의 반복되는 한 번, 한 번 아래 패턴을 형성하기보다는 직물을 가로질러 점진적으로 움직입니다. 이렇게 하면 직물을 곡면 위에 놓을 때 실이 서로 상대적으로 더 자유롭게 이동할 수 있습니다.

윤곽이 변하는 부품에서는 차이가 더욱 두드러집니다. 면 내 움직임을 어느 정도 수용할 수 있는 직물은 더 촘촘하게 얽힌 구조보다 적당한 곡선 주위에 배치하기가 더 쉬울 수 있습니다. 그러나 이것이 모든 능직 직물이 같은 방식으로 드레이프된다는 것을 의미하지는 않습니다. 원사 크기, 직물 무게, 직조 강도 및 표면 형상이 모두 결과에 영향을 미칩니다.

좁은 반경이나 깊은 3차원 형상의 경우 국부적인 주름이나 실 뒤틀림을 실제 형상에 대해서만 정확하게 평가할 수 있으므로 성형 시험이 유용합니다.

눈에 보이는 표면을 위한 대각선 직조

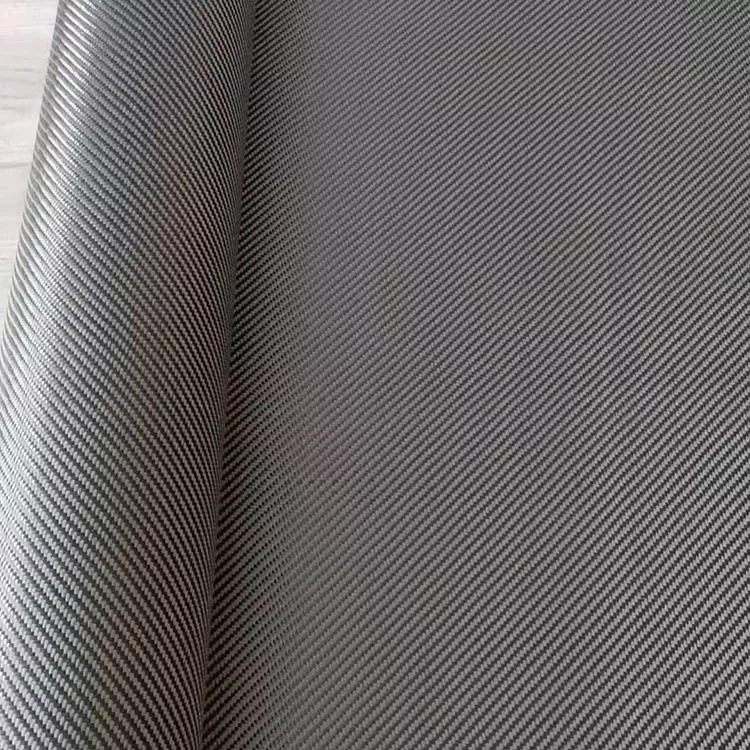

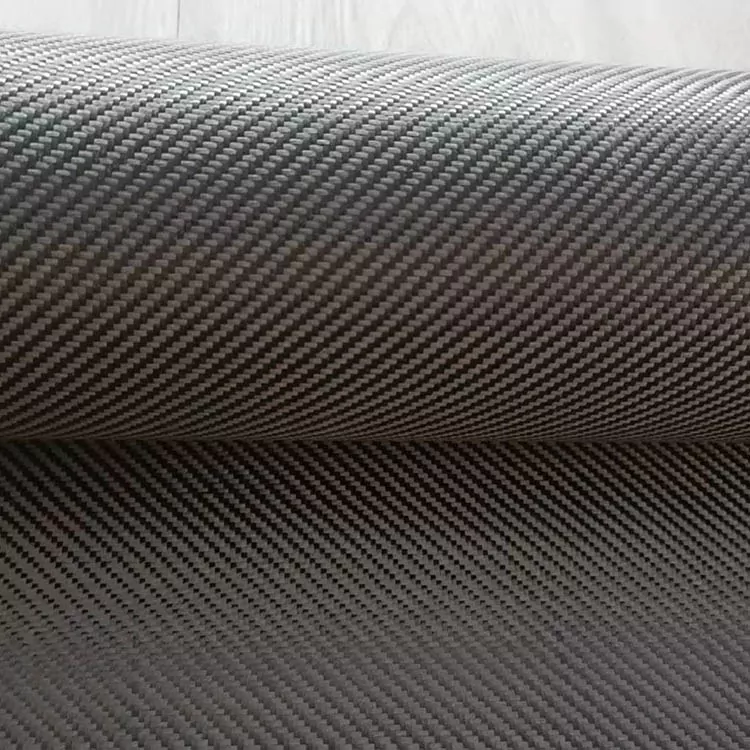

대각선 패턴은 능직 탄소섬유 직물의 가장 눈에 띄는 특징 중 하나입니다. 경화된 라미네이트가 투명 코팅으로 마감되면 구성 요소 표면 전체에서 직조가 눈에 띄게 유지될 수 있습니다.

절단 및 레이업 중에 패턴 방향을 제어해야 합니다. 두 개의 직물 부분이 서로 다른 방향으로 만나는 경우 대각선이 접합부 전체에 고르게 이어지지 않습니다. 따라서 눈에 보이는 패널에서는 성형 전에 절단 레이아웃과 플라이 배치를 고려해야 합니다.

최종 외관은 수지 분포, 강화 및 표면 마감 처리에도 영향을 받습니다. 건조된 직물에 보이는 패턴은 라미네이트를 성형하고 코팅한 후에 정의가 바뀔 수 있습니다.

곡선형 부품에 능직 사용하기

능직 직물은 트림 부품, 하우징, 자전거 부품, 오토바이 부품 및 스포츠 장비를 포함하여 완전히 평평하지 않은 부품에 일반적으로 사용됩니다.

직물은 표면이 상대적으로 열려 있을 때 더 큰 조각으로 절단되거나 기하학적 구조가 더 급격하게 변하는 더 작은 섹션으로 나눌 수 있습니다. 부품이 클수록 조인트 수는 줄어들지만 레이업 중에 더 많은 조정이 필요할 수 있습니다. 조각이 작을수록 국소적인 윤곽을 더 쉽게 따라갈 수 있지만 연결 부분을 주의 깊게 배치해야 합니다.

가시적인 카본 표면의 경우 절단 패턴은 대각선 직조 방향도 고려해야 합니다. 연속적인 시각적 패턴이 필요한 경우 인접한 조각 간에 동일한 방향을 유지하는 것이 중요할 수 있습니다.

사양

생산을 위한 재료 사양

필요한 직물 중량은 일반적으로 목표 라미네이트 두께 및 성형 방법과 함께 고려됩니다. 면적 중량이 낮을수록 더 많은 개별 플라이를 사용할 수 있으며, 직물이 무거울수록 주어진 라미네이트 두께에 필요한 레이어 수를 줄일 수 있습니다.

탄소섬유 등급도 직조와 별도로 지정해야 합니다. 동일한 능직 구조를 다양한 섬유 등급으로 생산할 수 있으며 결과적인 복합 특성은 동일하지 않습니다.

수지 호환성은 또 다른 생산 고려 사항입니다. 습식 레이업, 진공 주입, 압축 성형 및 프리프레그 가공에는 수지 흐름, 강화 및 취급에 대한 요구 사항이 다릅니다. 그러므로 직물은 겉모습만으로 특정되기보다는 실제 공정과 일치해야 합니다.

자재 문의를 위해 제공하는 정보

기본 자재 요구 사항이 명확하게 명시되어 있으면 생산 문의를 평가하기가 더 쉽습니다. 관련 정보에는 다음이 포함됩니다.

· 능직 구조

· 탄소섬유 등급

· 원단 무게 / GSM

· 필요한 너비 및 롤 길이

· 대상 두께 또는 라미네이트 두께

· 수지 시스템

· 성형 공정

· 구성요소 기하학

· 눈에 보이는 표면 요구사항

재료가 기존 직물을 대체하는 경우 사용 가능한 사양 시트나 샘플을 참조로 사용할 수도 있습니다. 이는 새로운 재료가 확립된 절단, 레이업 또는 성형 공정에 적합해야 할 때 특히 유용합니다.

응용

Twill Weave Carbon Fiber Fabric은 직물이 성형된 표면을 수용하거나 정의된 직조 외관을 제공해야 하는 성형 복합 부품에 사용됩니다.

자동차 응용 분야에는 내부 트림, 패널, 커버 및 기타 탄소 섬유 구성 요소가 포함됩니다. 자전거 및 오토바이 부품은 직물이 금형 표면을 따라야 하는 곡선 부분에 직조 보강재를 사용할 수 있습니다.

패들, 라켓 및 기타 성형 구조물과 같은 스포츠 장비도 라미네이트의 일부로 재료를 통합할 수 있습니다. 산업 장비 및 하우징은 선택된 라미네이트로 필요한 기계적 및 치수 특성을 달성할 수 있는 직조 탄소 섬유를 사용할 수 있습니다.

전기 어셈블리 가까이에 위치한 전자 하우징 또는 구성 요소의 경우 절연 및 접지 요구 사항을 결정할 때 탄소 섬유의 전기 전도성을 고려해야 합니다.

FAQ

능직 탄소 섬유 직물이란 무엇입니까?

트윌 인터레이스 구조로 직조된 탄소섬유 강화재입니다. 원사 배열은 대각선 표면 패턴을 생성하는 반면 실제 재료 사양은 탄소 섬유 등급, 직물 무게 및 구조에 따라 다릅니다.

능직은 평직과 어떻게 다른가요?

능직과 평직은 서로 다른 실 인터레이스 순서를 사용합니다. 능직은 대각선 패턴을 가지며 일반적으로 실의 움직임을 더 많이 허용하는 반면 평직은 오버-언더 구조가 더 촘촘하게 반복됩니다. 적합성은 부품의 기하학적 구조와 제조 공정에 따라 달라집니다.

2×2 트윌은 무엇을 의미하나요?

2×2는 실이 반복 순서로 두 개 위, 두 개 아래로 통과하는 특정 능직 구조를 나타냅니다. 프로젝트에 이러한 구성이 필요한 경우 재료 사양에서 직조를 확인해야 합니다.

능직 직물을 곡선형 몰드에 사용할 수 있나요?

예. 적당한 곡선과 변화하는 윤곽을 수용할 수 있지만 실제 드레이프는 직물 무게, 실 구조 및 금형 형상에 따라 달라집니다. 성형 시험은 복잡하거나 반경이 좁은 부품에 유용합니다.

눈에 보이는 탄소섬유 부품에 사용할 수 있나요?

예. 사선 직조는 성형 및 표면 마감 후에도 눈에 띄게 남아 있을 수 있습니다. 균일한 패턴이 필요한 경우 절단 및 레이업 중 일관된 직물 방향이 중요합니다.

원단 무게와 치수를 맞춤 설정할 수 있나요?

예. 원단의 무게, 폭, 길이 등 관련 규격은 부품 및 제조 공정에 따라 정의될 수 있습니다.

견적에는 어떤 정보가 필요합니까?

유용한 정보에는 직조 구성, 탄소 섬유 등급, GSM, 폭, 롤 길이, 수량, 적용 및 성형 공정이 포함됩니다. 눈에 보이는 부분의 경우 필요한 표면 마감 및 패턴 방향도 지정해야 합니다.

생산 전에 샘플을 평가할 수 있나요?

특정 생산 방법으로 원단의 드레이프, 수지 호환성, 표면 외관 또는 가공 거동을 확인해야 하는 경우 샘플 평가를 고려할 수 있습니다.

능직으로 짜면 강도가 더 높아진다는 뜻인가요?

아니요. 직조 구조만으로는 완성된 복합재의 강도나 강성을 확립할 수 없습니다. 이러한 특성은 탄소 섬유 등급, 직물 중량, 수지 시스템, 섬유 방향, 섬유 부피, 라미네이트 두께 및 가공 조건에 따라 달라집니다.
