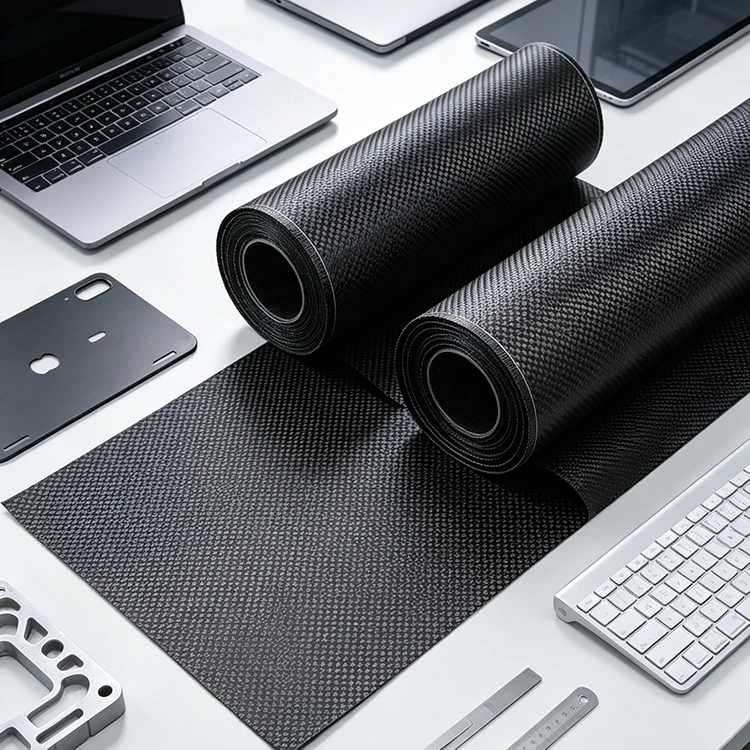

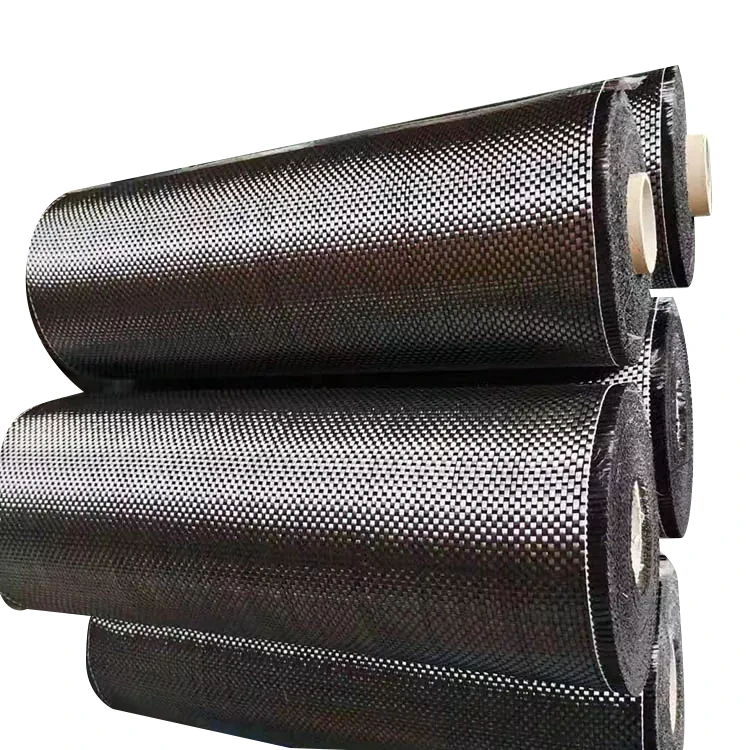

평직 탄소 섬유 직물

평직 탄소섬유 직물은 날실과 위사를 간단하게 오버-언더 인터레이스하여 규칙적인 직조 구조를 형성합니다. 반복되는 교차점은 복합재 레이업 중에 식별, 절단 및 위치 지정이 상대적으로 쉬운 안정적인 표면을 직물에 제공합니다. 날실과 위사 방향도 시각적으로 명확하므로 생산 팀이 여러 겹을 준비할 때 의도한 방향을 유지하는 데 도움이 됩니다.

복합재 제조의 경우 이 정규 구조는 재료를 한 부품에서 다른 부품으로 일관되게 처리해야 할 때 유용합니다. 직조 패턴만으로는 완성된 라미네이트의 기계적 특성을 정의할 수 없기 때문에 직물 중량, 탄소 섬유 등급, 실 개수, 폭 및 수지 호환성을 별도로 지정해야 합니다.

평직이 직물 취급에 미치는 영향

평직에서 각 날실은 연속적인 위사 위아래로 통과합니다. 이는 규칙적인 격자 모양의 외관을 갖는 상대적으로 안정적인 직물 구조를 만듭니다.

절단 및 레이업 중에 날실과 위사 방향이 명확해 라미네이트 도면에 따라 플라이가 배치되었는지 쉽게 확인할 수 있습니다. 이는 동일한 롤에서 여러 레이어를 절단하고 각 레이어가 일관된 방향을 유지해야 할 때 특히 유용합니다.

동일한 구성에도 한계가 있습니다. 실이 자주 얽히기 때문에 직물은 느슨하거나 드레이프성이 높은 보강재처럼 작동하지 않습니다. 좁은 반경, 깊은 윤곽 또는 복잡한 3차원 금형의 경우 생산 전에 구성 요소 형상과 비교하여 실제 재료를 평가해야 합니다.

이러한 이유로 직물을 선택할 때는 강화 요구 사항과 제조 과정에서 재료가 절단, 배치 및 형성되는 방식을 모두 고려해야 합니다.

직조 구조 및 적층 디자인

직조 탄소 섬유 직물은 날실과 위사 방향 모두에서 보강을 제공합니다. 이는 대부분의 연속 섬유가 하나의 기본 방향을 따라 집중되는 단방향 강화와 다릅니다.

따라서 적층 복합재의 경우 직조 직물은 개별 겹 내에서 균형 잡힌 강화 배열을 제공할 수 있습니다. 그러나 구성 요소의 최종 섬유 배향은 여전히 ​​플라이 방향, 레이어 수, 직물 무게 및 부품 형상을 포함한 전체 라미네이트 일정에 따라 결정됩니다.

직조를 강도의 직접적인 표시로 취급해서는 안 됩니다. 직조가 동일한 두 직물은 탄소 섬유 등급, 면적 중량, 수지 시스템 또는 섬유 부피 비율이 다를 때 서로 다른 복합 특성을 생성할 수 있습니다.

다양한 기하학적 구조에 맞는 원단 선택

직조 보강재의 적합성은 부분적으로 완성된 부품의 모양에 따라 달라집니다. 평평한 패널과 부드러운 곡선이 있는 구성 요소는 일반적으로 직물이 표면 방향의 큰 변화를 수용할 필요가 없기 때문에 덮기가 더 쉽습니다.

더 복잡한 금형의 경우 드레이프에 세심한 주의가 필요합니다. 직물이 좁은 반경 주위로 힘을 가하면 날실과 위사가 서로 상대적으로 이동하여 국부적인 뒤틀림이나 주름이 생길 수 있습니다. 이러한 효과는 표면 외관과 라미네이트의 일관성 모두에 영향을 미칠 수 있습니다.

새로운 부품의 경우 소규모 성형 시험을 통해 선택한 직물 무게와 구조가 과도한 왜곡 없이 금형을 따를 수 있는지 여부를 결정하는 데 도움이 될 수 있습니다. 원단을 제조 공정과 별도로 평가하기보다는 재단 패턴, 플라이 방향, 레이업 순서를 함께 고려해야 합니다.

평평하고 완만한 곡선 부품

일반 직조 구조는 보통 곡률이 중간 정도인 평면 패널, 커버, 플레이트 및 구성 요소에 배치하기가 더 쉽습니다. 눈에 보이는 그리드 패턴 덕분에 레이업 중에 인접한 플라이의 방향을 비교적 쉽게 확인할 수 있습니다.

복잡한 성형 형태

더 깊은 윤곽이나 더 좁은 반경의 경우 드레이프 및 전단 동작이 더 중요해집니다. 직물은 실제 또는 대표 금형에서 테스트해야 하며, 특히 마감된 표면이 계속 보이는 경우에는 더욱 그렇습니다.

Yuruis가 제공할 수 있는 것

직물 사양은 복합재 제조 공정의 요구 사항을 중심으로 정의될 수 있습니다. 확인해야 할 일반적인 항목은 다음과 같습니다.

· 평직 구조

· 탄소섬유 등급

· 면적 중량 / GSM

· 직물 폭

· 롤 길이

· 두께

· 표면 요구사항

· 수지 호환성

· 의도된 성형 공정

재료를 기존 생산 사양으로 교체하거나 일치시킬 때 최신 직물 데이터 시트, 샘플 또는 알려진 GSM을 제공하면 필요한 구성을 보다 정확하게 정의하는 데 도움이 될 수 있습니다.

일반적인 평직 사양

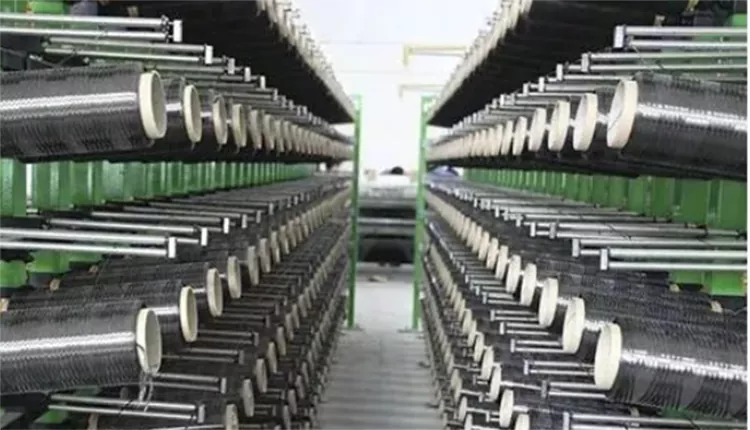

절단부터 라미네이션까지

수지가 도입되기 전에 직물은 일반적으로 여러 준비 단계를 거칩니다. 필요한 치수를 표시하고 절단한 다음 라미네이트 설계에 따라 각 플라이를 배치합니다.

다층 구성품의 경우 생산 팀은 필요한 보강 배열을 달성하기 위해 연속 플라이의 방향을 변경해야 할 수도 있습니다. 평직물은 날실과 위사 방향을 쉽게 구별할 수 있기 때문에 재단 흔적에만 의존하지 않고 레이업 시 방향을 확인할 수 있습니다.

취급 중에는 불필요한 스트레칭을 피해야 합니다. 과도한 장력이나 반복적인 움직임은 국부적인 원사 배열을 변경시킬 수 있으며, 이는 성형 후에 눈에 띄게 나타날 수 있습니다. 필요한 처리량은 직물 무게, 직조 강도 및 구성 요소의 기하학적 구조에 따라 달라집니다.

복합재 제조 분야의 응용

평직 탄소 섬유 직물은 일반 직조 강화재가 부품 설계 및 제조 공정과 호환되는 성형 복합 부품에 사용할 수 있습니다.

자동차 응용 분야에서는 내부 트림, 패널, 커버 및 선택된 구조 또는 반구조 복합 부품에 사용될 수 있습니다. 필요한 직물 구성은 구성 요소의 기하학적 구조와 라미네이트 사양에 따라 다릅니다.

자전거 및 스포츠 장비의 경우, 직조 탄소 섬유 강화재를 성형 라미네이트에 통합할 수 있으며, 여기서 필요한 섬유 방향과 두께는 부품 설계에 따라 설정됩니다.

전자 및 산업 장비에서 탄소 섬유 직물은 하우징, 패널 및 기타 복합 구조물에 사용될 수 있습니다. 탄소 섬유는 전기 전도성이 있기 때문에 전자 조립품 근처에서 재료를 사용하는 경우 전기 절연, 접지 및 전자기 요구 사항을 고려해야 합니다.

따라서 적절한 직물 사양은 직조 패턴만으로는 결정되지 않고 완성된 구성 요소에서 결정되어야 합니다.

표면 외관 및 처리

성형 후에도 직조 탄소 섬유가 눈에 보이는 경우 최종 외관은 건조한 직물 패턴보다 더 많은 영향을 받습니다. 수지 분포, 섬유 정렬, 강화, 금형 표면 상태 및 마감 처리는 모두 경화된 부품의 외관에 영향을 미칠 수 있습니다.

눈에 보이는 표면의 경우 직물을 일관되게 배치하고 레이업 중에 불필요한 이동이 발생하지 않도록 보호해야 합니다. 직조 패턴이 부품의 한 섹션에서 다른 섹션으로 눈에 띄게 변하지 않도록 인접한 조각을 정렬해야 할 수도 있습니다.

부품이 투명 코팅이나 기타 표면 처리를 받은 경우 코팅 시스템은 경화된 복합재 및 의도된 사용 환경과 호환되어야 합니다. 균일한 건식 직물 외관 자체가 성형 후 동일한 외관을 보장하지는 않습니다.

FAQ

평직 탄소 섬유 직물이란 무엇입니까?

날실과 위사가 반복적으로 위아래로 교차하는 직조 탄소섬유 보강재입니다. 이는 명확하게 식별 가능한 섬유 방향을 가진 규칙적인 직물 구조를 만듭니다.

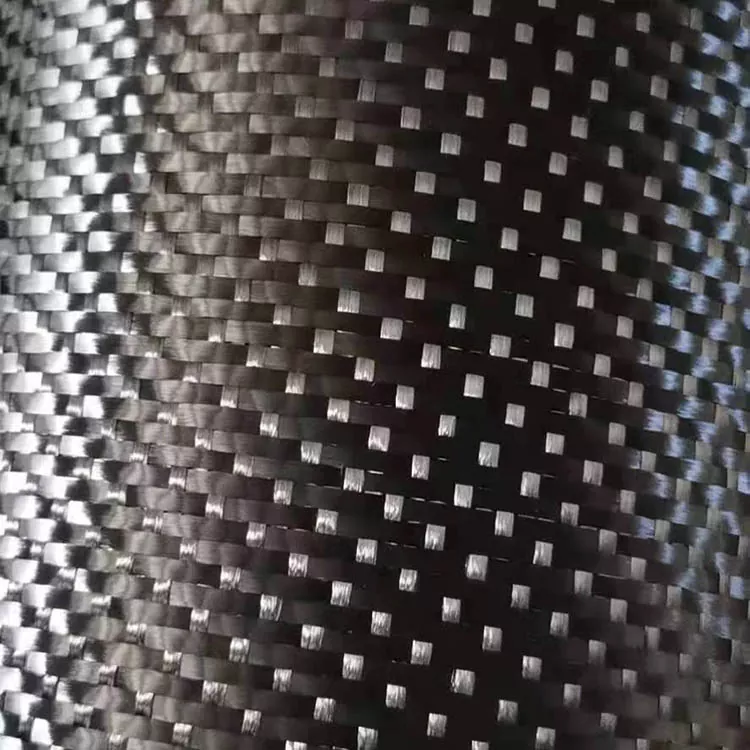

평직 탄소 섬유는 어떻게 생겼습니까?

날실과 씨실은 반복되는 위아래 패턴을 형성하여 규칙적인 격자 모양을 만들어냅니다. 특징적인 대각선 패턴이 있는 능직물과 시각적으로 다릅니다.

눈에 보이는 탄소섬유 부품에 평직이 적합한가요?

예. 규칙적인 직조는 복합 부품의 눈에 보이는 표면의 일부를 형성할 수 있습니다. 최종 외관은 수지 분포, 강화, 금형 상태 및 표면 마감에 따라 달라집니다.

곡선형 금형에 평직을 사용할 수 있나요?

예, 하지만 적합성은 금형의 곡률, 반경 및 3차원 형상에 따라 달라집니다. 복잡한 모양의 경우 성형 시험을 통해 잠재적인 주름, 실 뒤틀림 또는 레이업 중 어려움을 식별하는 데 도움이 될 수 있습니다.

평직이 복합재의 강도를 결정합니까?

아니요. 완성된 복합재 특성은 탄소 섬유 등급, 직물 중량, 수지 시스템, 섬유 부피 비율, 플라이 방향, 라미네이트 두께 및 경화 또는 성형 조건에 따라 달라집니다. 직조는 재료 사양의 일부일뿐입니다.

원단의 무게와 폭을 맞춤 설정할 수 있나요?

예. 무게, 너비, 롤 길이 및 기타 사양은 생산 요구 사항에 따라 정의될 수 있습니다. 견적 요청시 요구되는 탄소섬유 등급과 의도한 성형 공정도 함께 제공되어야 합니다.

견적을 위해 어떤 정보를 제공해야 합니까?

유용한 정보에는 필수 GSM, 탄소 섬유 등급, 직조 구성, 폭, 롤 길이, 수량, 적용 및 성형 공정이 포함됩니다. 기존 직물 사양이나 샘플은 재료가 확립된 생산 공정과 일치해야 할 때 도움이 될 수도 있습니다.

대량 생산 전에 샘플을 평가할 수 있습니까?

특정 복합 제조 공정을 통해 직물의 드레이프, 수지 호환성, 표면 외관 또는 가공 거동을 확인해야 하는 경우 샘플 평가를 준비할 수 있습니다.

평직이 능직보다 더 강한가요?

두 직조 모두 직조 패턴에만 기초하여 본질적으로 더 강한 것으로 간주되어서는 안됩니다. 완성된 라미네이트의 기계적 특성은 섬유 유형, 직물 중량, 수지 시스템, 섬유 배향, 라미네이트 구성 및 가공 조건에 의해 영향을 받습니다.
